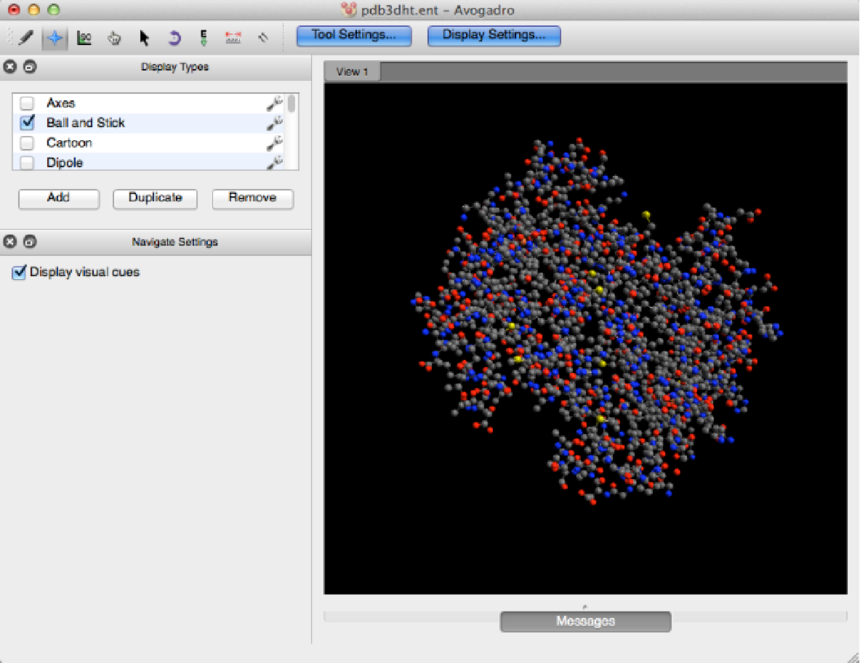

作图案例给分子的不同部分上色可以提供一种更直观的方式来显示定性信息。 Hemoglobin：下面是血红蛋白的球状和棒状形态(从PDB导入的文件)。

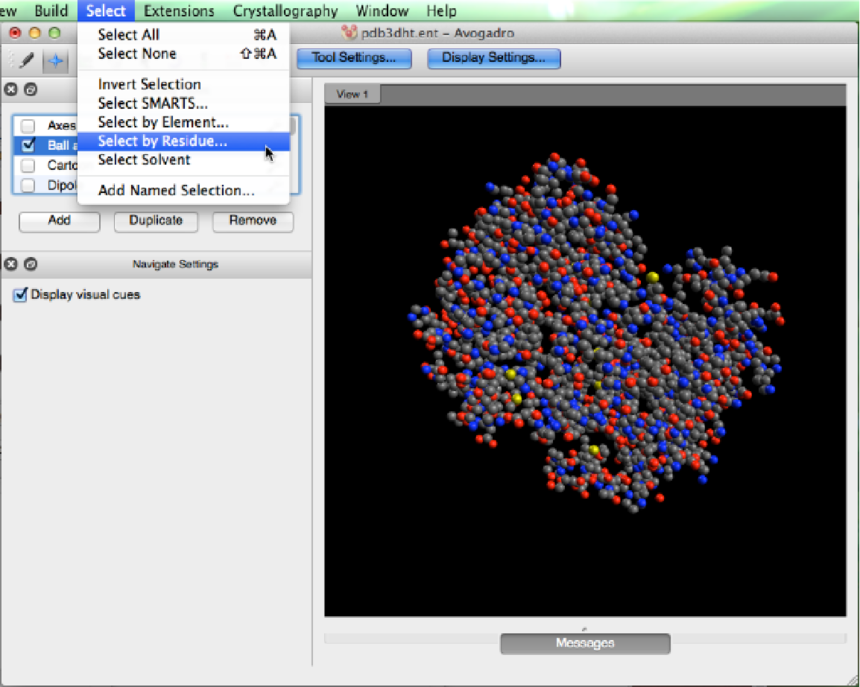

我们可以通过“Select”菜单选择分子中的特定残基。

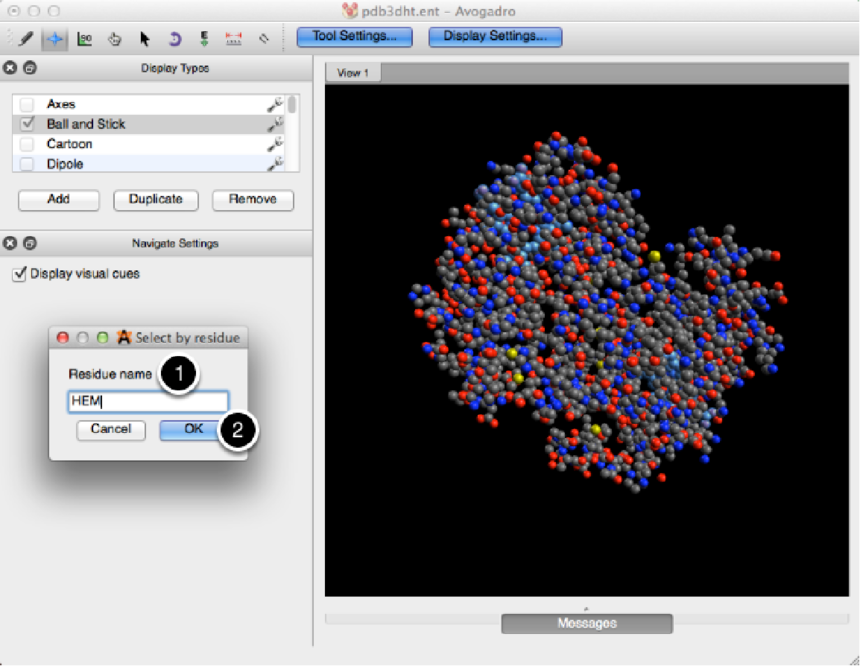

输入残基名称(此功能区分大小写)并单击“OK”后，可以进行调整以强调所选内容。

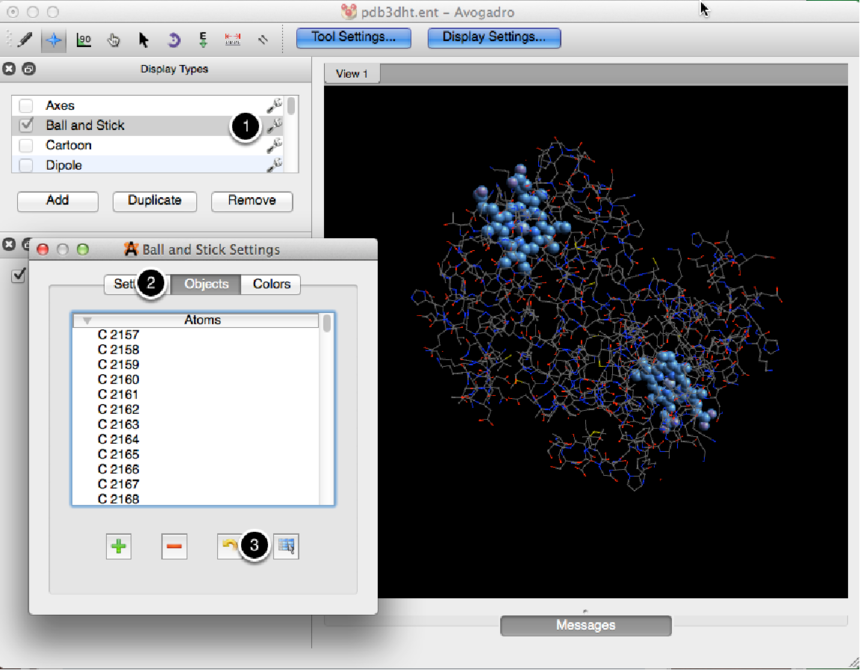

做出选择后，点击你要编辑的显示类型旁边的扳手(在这个例子中是球和棍的显示)。当弹出对话框时，选择“Objects”，然后单击右下角的蓝色表格按钮。这个特征调整了最初被认为是一个物体的东西(血红蛋白)，并编辑了选择，使显示类型只包含血红蛋白残基。
你可以通过点击“Settings”或“Colors”来编辑显示类型的其他设置。

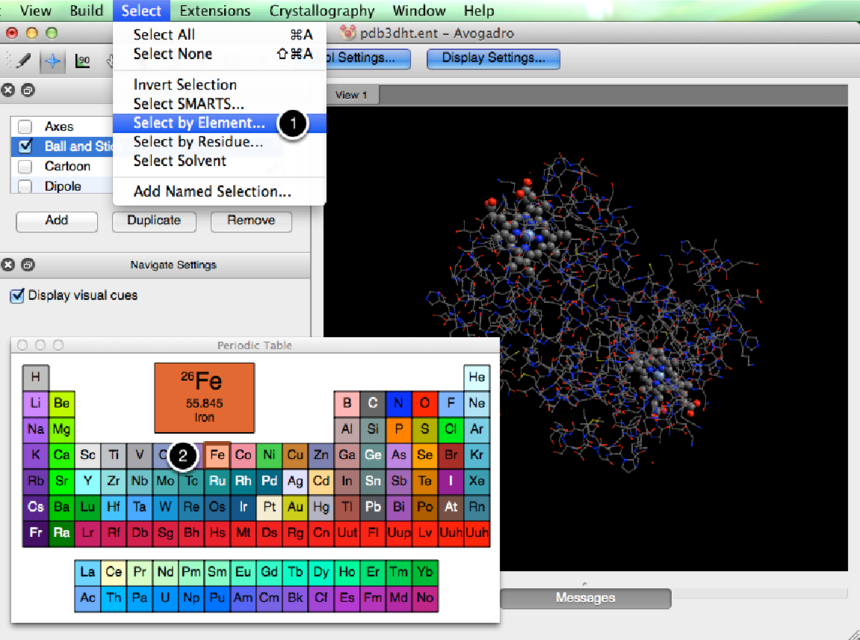

一个分子的着色部分不必经过一次调整就结束。比如说，我们要强调铁是折边残基的中心。我们可以进入“Select”菜单，“Select by Element…”，选择选择分子中所有的铁原子。

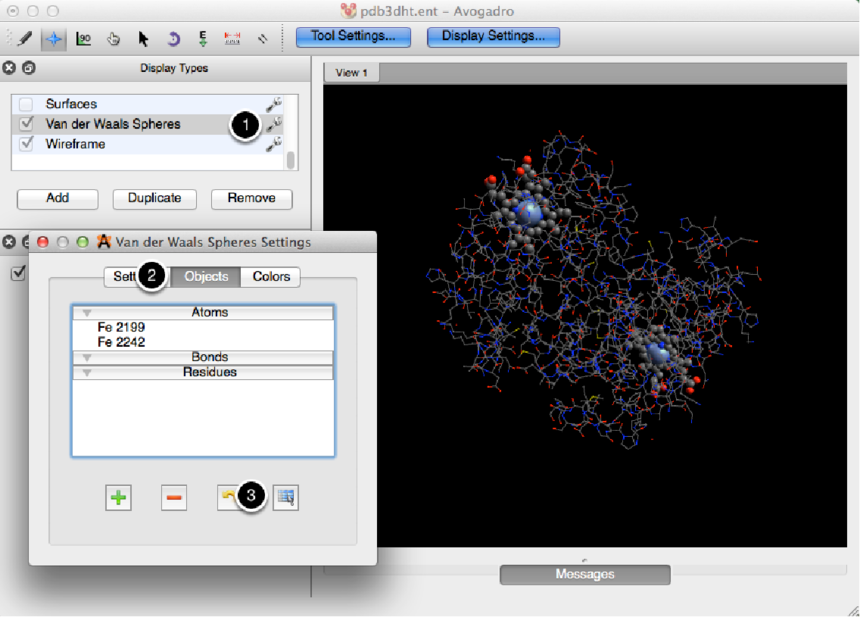

选择完成后，使用与前面相同的过程，我们可以选择显示类型并编辑选择，使其只包含铁原子。

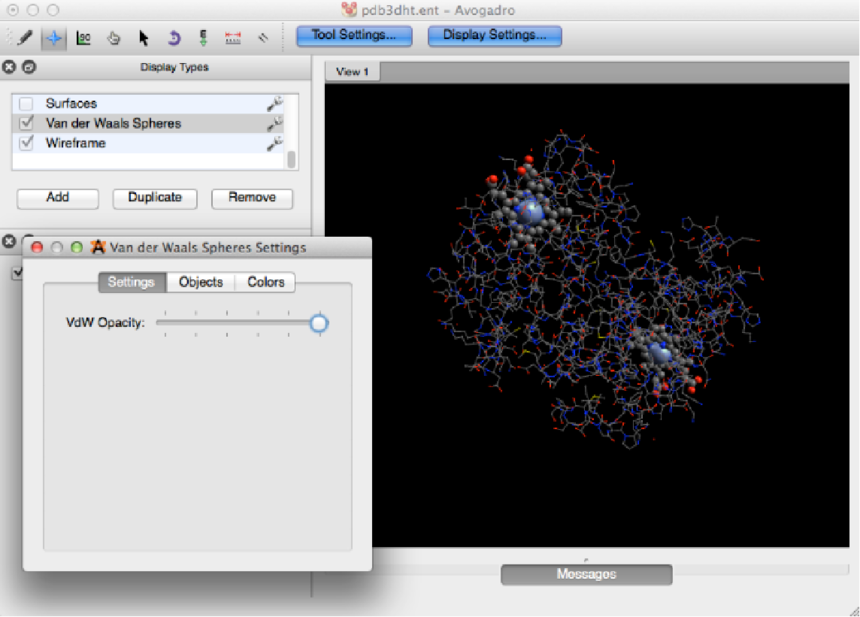

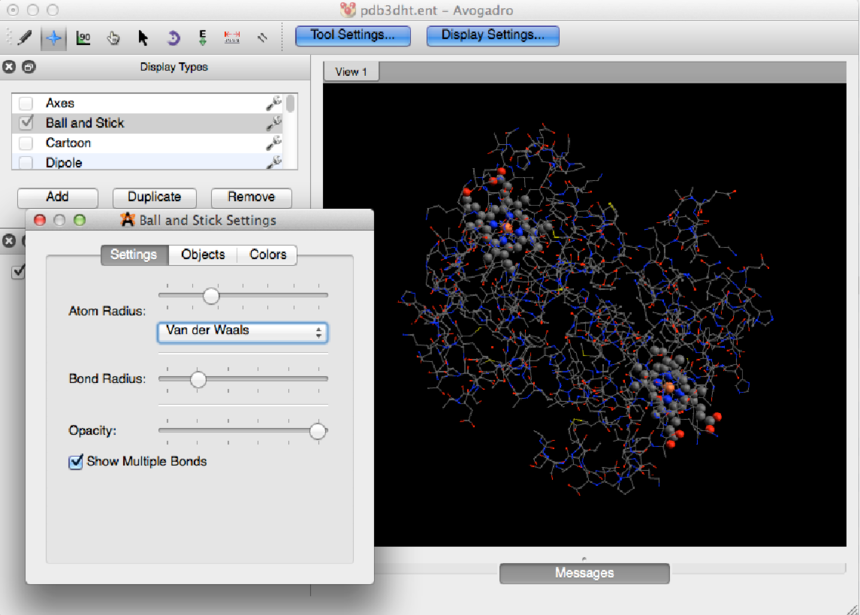

然后可以对设置进行调整。

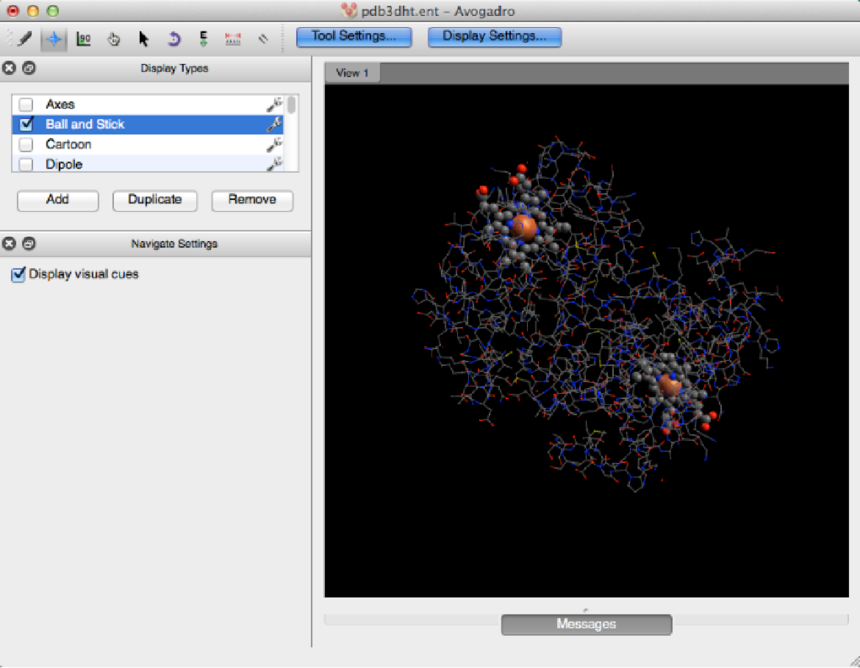

最后的产物是对血红蛋白定性信息的更直观的看法。
|
